نشانگر انحراف محور - ساعت ، قطر داخلی و خارجی ( Dial Indicator )
برای اندازه گیری دقت و مقدار انحراف محورهای دورانی

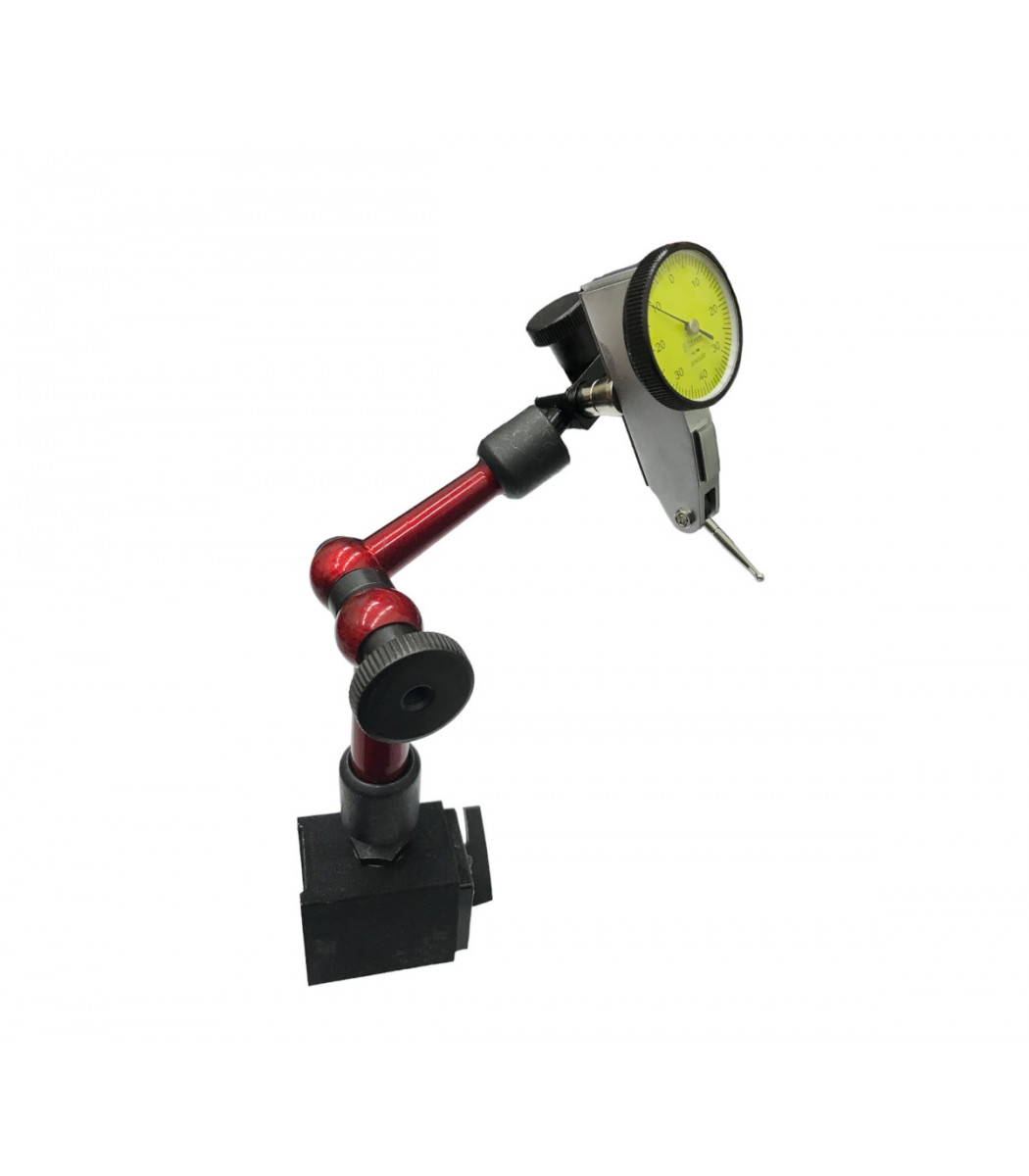

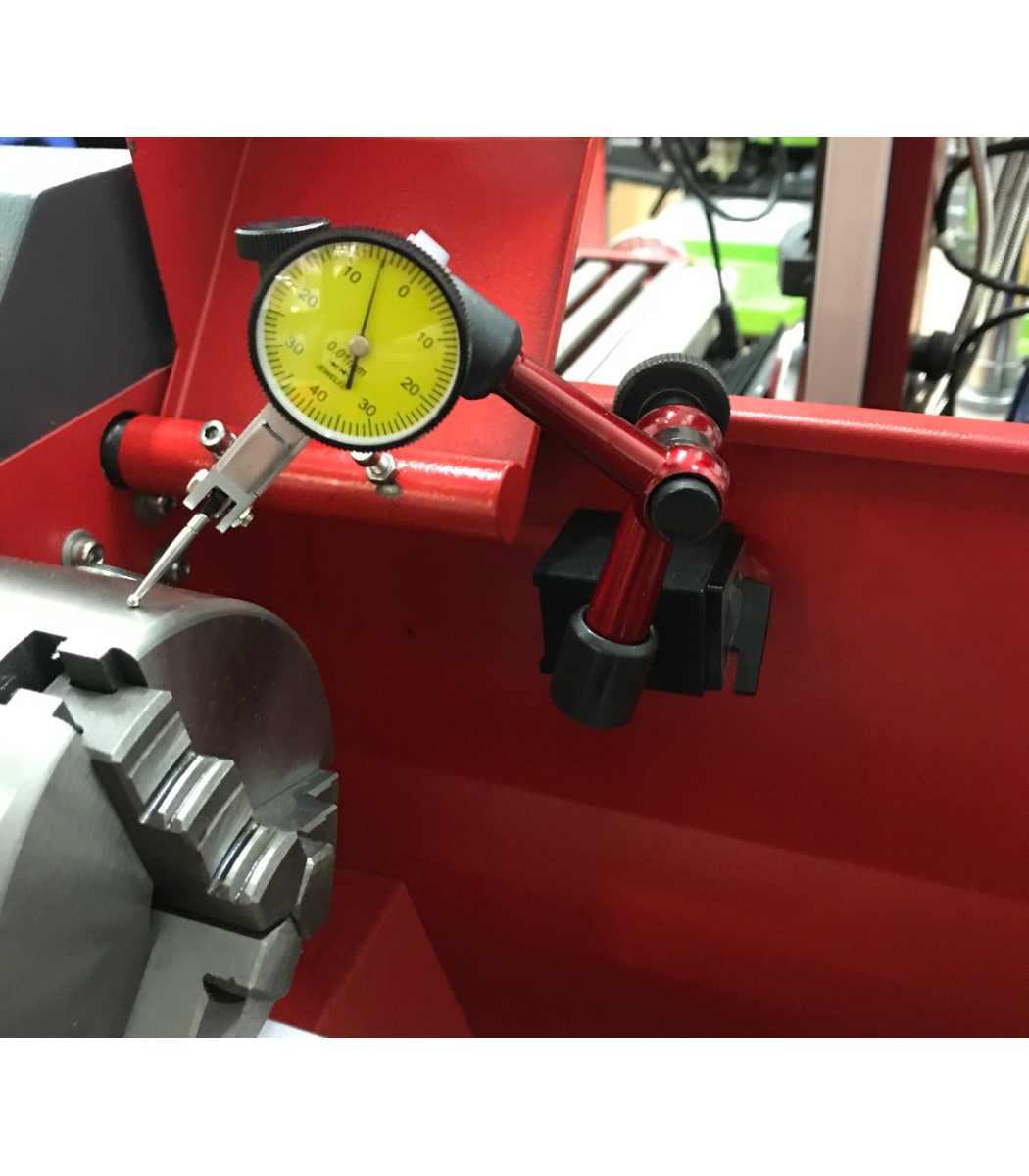

از این ساعت یا نشانگر برای اندازه گیری مقدار انحراف داخلی انواع محورهای دورانی نظیر محور های ماشین تراش یا فرز و یا هر وسیله دورانی که نیاز به سنجش دقت این محورها دارند ، استفاده می شود .برای استفاده از این نشانگر به بازوی مغناطیسی نیاز است تا با نصب ساعت به روی آن و اتصال مغناطیسی به روی وسیله مورد نظر ، با دوران محور مورد نظر ، اهرم ساعت یا نشانگر مماس با محور دوران ماشین قرار گرفته که در این حالت عقربه روی ساعت مقدار انحراف محور را نمایش می دهد .پایه نصب این نشانگر از سه جهت به روی ساعت قابل نصب است و دارای دو محور با قطر مختلف برای بازوهای متفاوت است . از این نوع نشانگر معمولا برای قطر داخلی استفاده می شود هر چند برای انواع محورهای بیرونی هم قابل استفاده است .
بازوی ساعت بایستی جداگانه تهیه شود .
● دقت یک صدم میلیمتر
● امکان تنظیم صفر نشانگر
● دامنه اندازه گیری انحراف ۰.۳۵ میلیمتر
|
کد محصول
|
IN-IO-01
|
|
|
|
|
مشخصات
|
|
|
قطر نشانگر :
|
۳۲ میلیمتر
|
|
دقت :
|
۰.۰۱میلیمتر
|
|
دامنه اندازه گیری انحراف :
|
۰-۱۰ میلیمتر
|
| ابعاد کلی: |
۷۵x۳۲x۳۰ میلیمتر
|
| ابعاد جعبه : |
۱۰۰x۶۲x ۳۵میلیمتر
|
| وزن (خالص ، باجعبه) : |
۱۱۰ ، ۵۰ گرم
|
