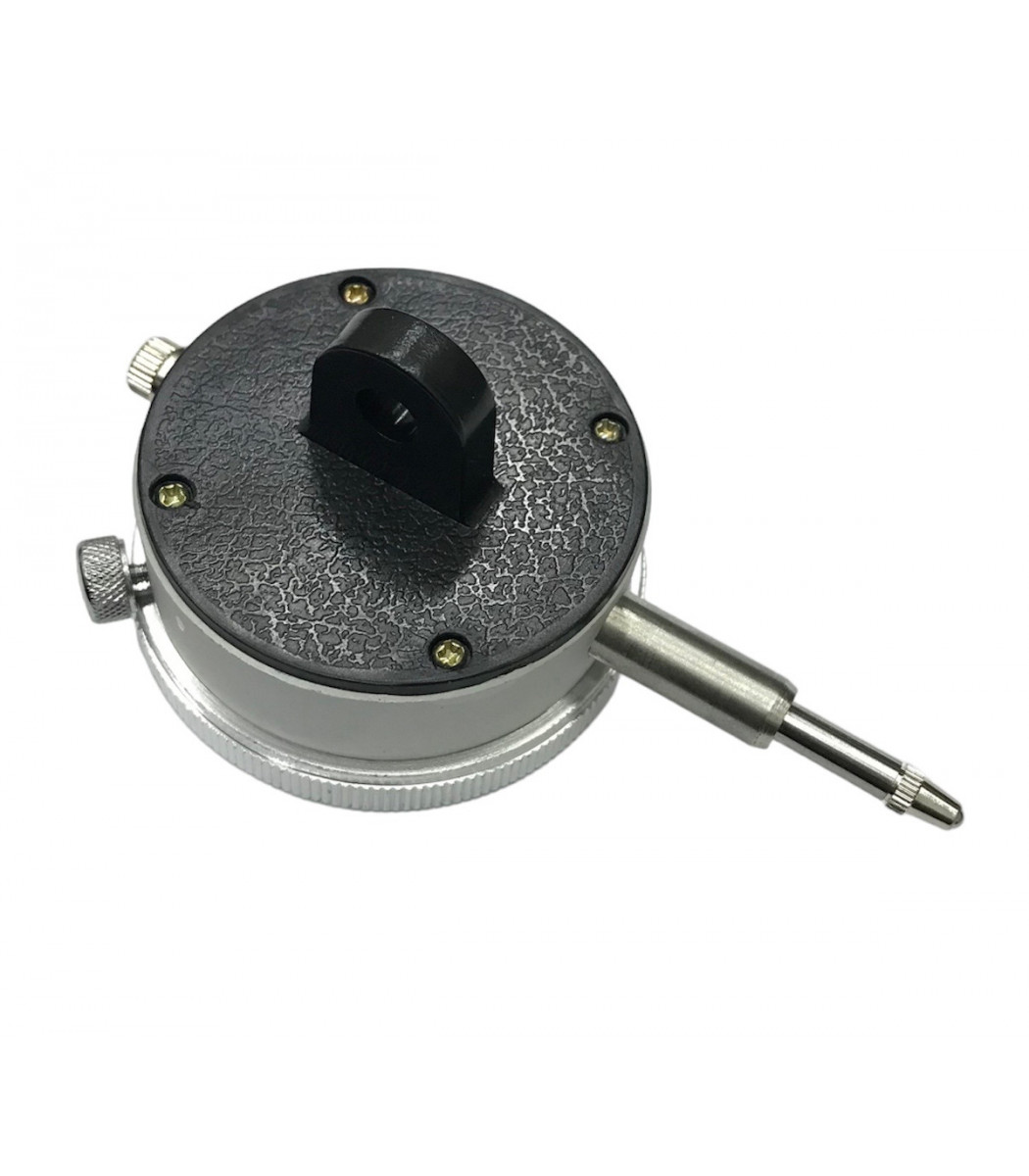

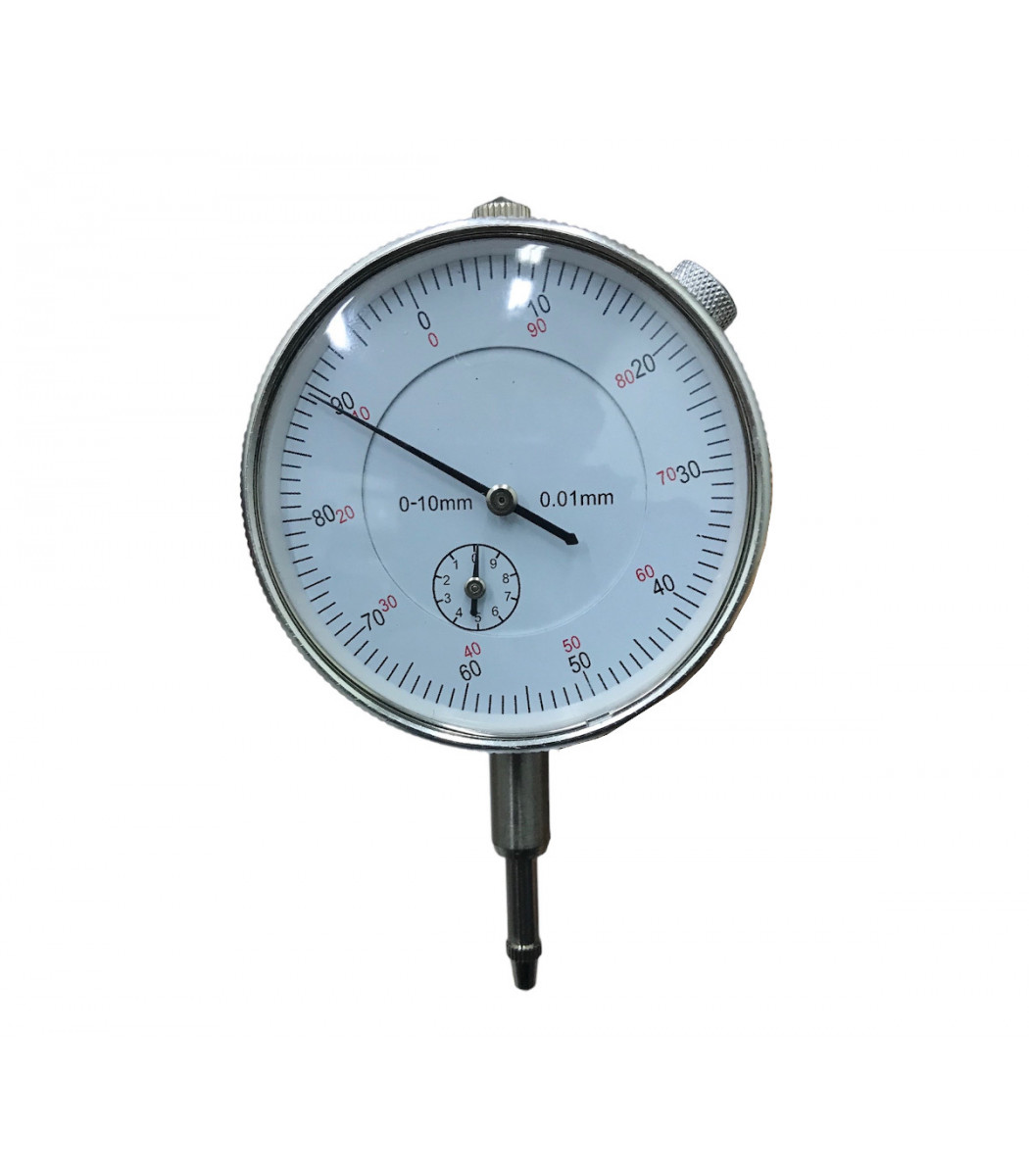

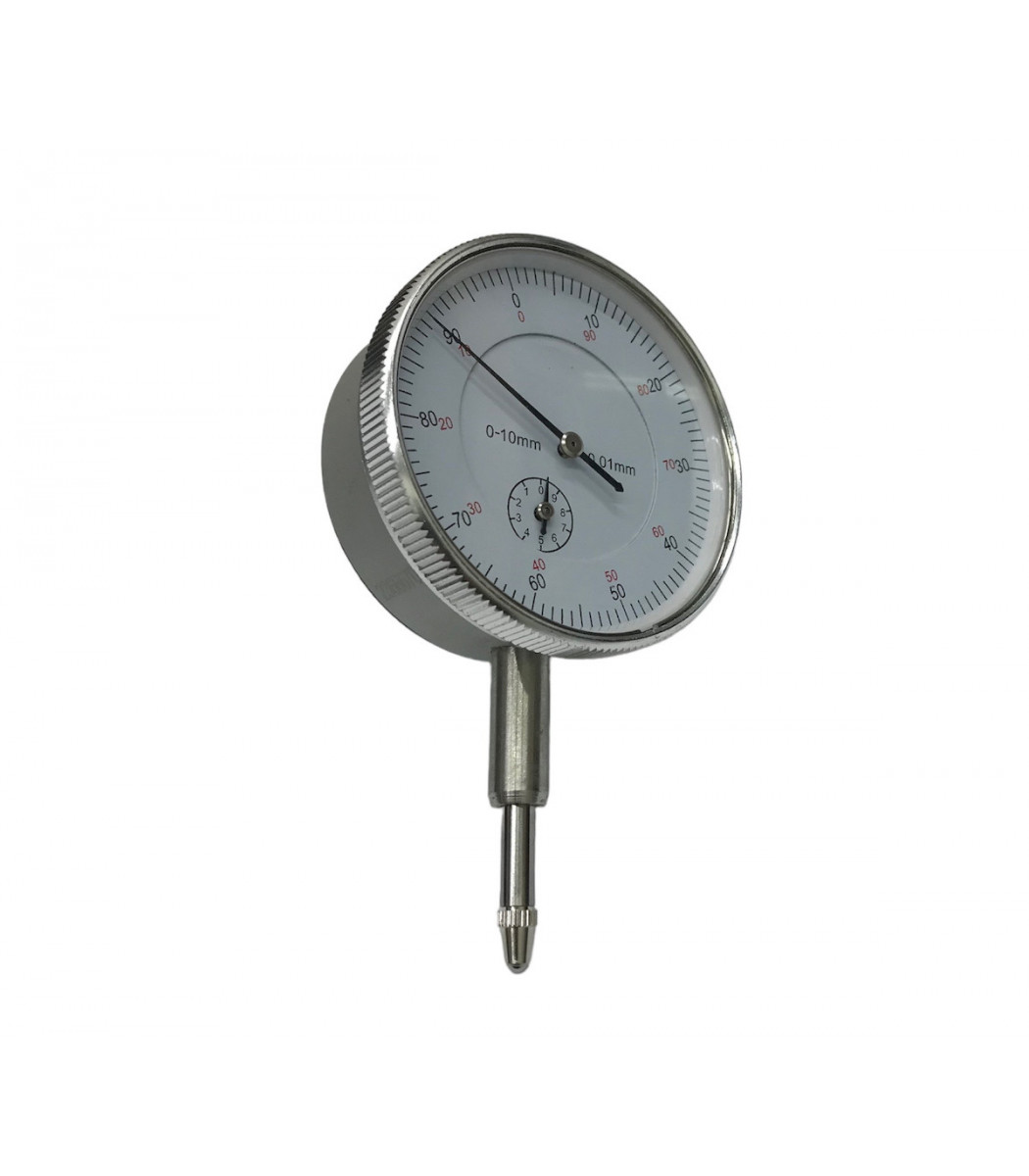

نشانگر انحراف محور - ساعت ، قطر خارجی ( Dial Indicator )
برای اندازه گیری دقت و مقدار انحراف محورهای دورانی خارجی

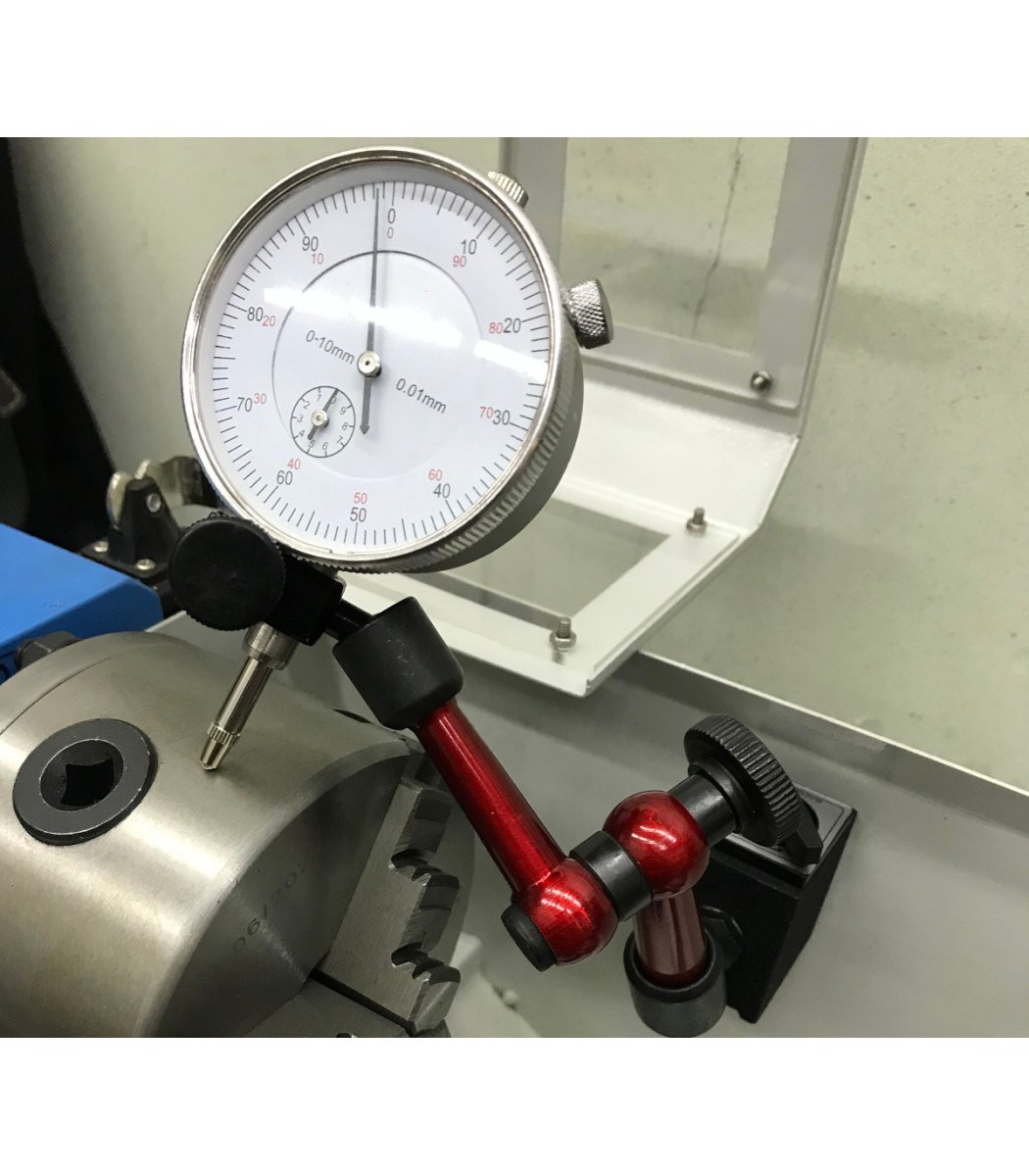

از ساعت یا نشانگر دقت برای اندازه گیری مقدار انحراف انواع محورهای دورانی نظیر محور های ماشین تراش یا فرز و یا هر وسیله دورانی که نیاز به سنجش دقت این محورها دارند ، استفاده می شود .برای استفاده از این نشانگر به بازوی مغناطیسی نیاز است تا با نصب ساعت به روی آن و اتصال مغناطیسی به روی وسیله مورد نظر ، با دوران محور مورد نظر ، اهرم ساعت یا نشانگر مماس با محور دوران ماشین قرار گرفته که در این حالت عقربه روی ساعت مقدار انحراف محور را نمایش می دهد . ساعت دارای دو عقربه است . عقربه بزرگ در هر یک میلیمتر یک دور کامل دوران می کند و عقربه کوچک در هر دور دوران محور بزرگ یک واحد درجه حرکت می کند . از این نوع نشانگر معمولا برای قطر خارجی استفاده می شود .
بازوی ساعت بایستی جداگانه تهیه شود .
● دقت یک صدم میلیمتر
● امکان تنظیم صفر نشانگر
● دامنه اندازه گیری انحراف ۰ -۱۰ میلیمتر
|
کد محصول
|
IN-01
|
|
|
|
|
مشخصات
|
|
|
قطر نشانگر :
|
۵۸ میلیمتر
|
|
دقت :
|
۰.۰۱میلیمتر
|
|
دامنه اندازه گیری انحراف :
|
۰-۱۰ میلیمتر
|
| ابعاد کلی: |
۱۰۰x۵۸x۴۵ میلیمتر
|
| ابعاد جعبه : |
۱۵۰x۷۵x ۶۰۰میلیمتر
|
| وزن (خالص ، باجعبه) : |
۱۳۰ ، ۱۰۵ گرم
|
