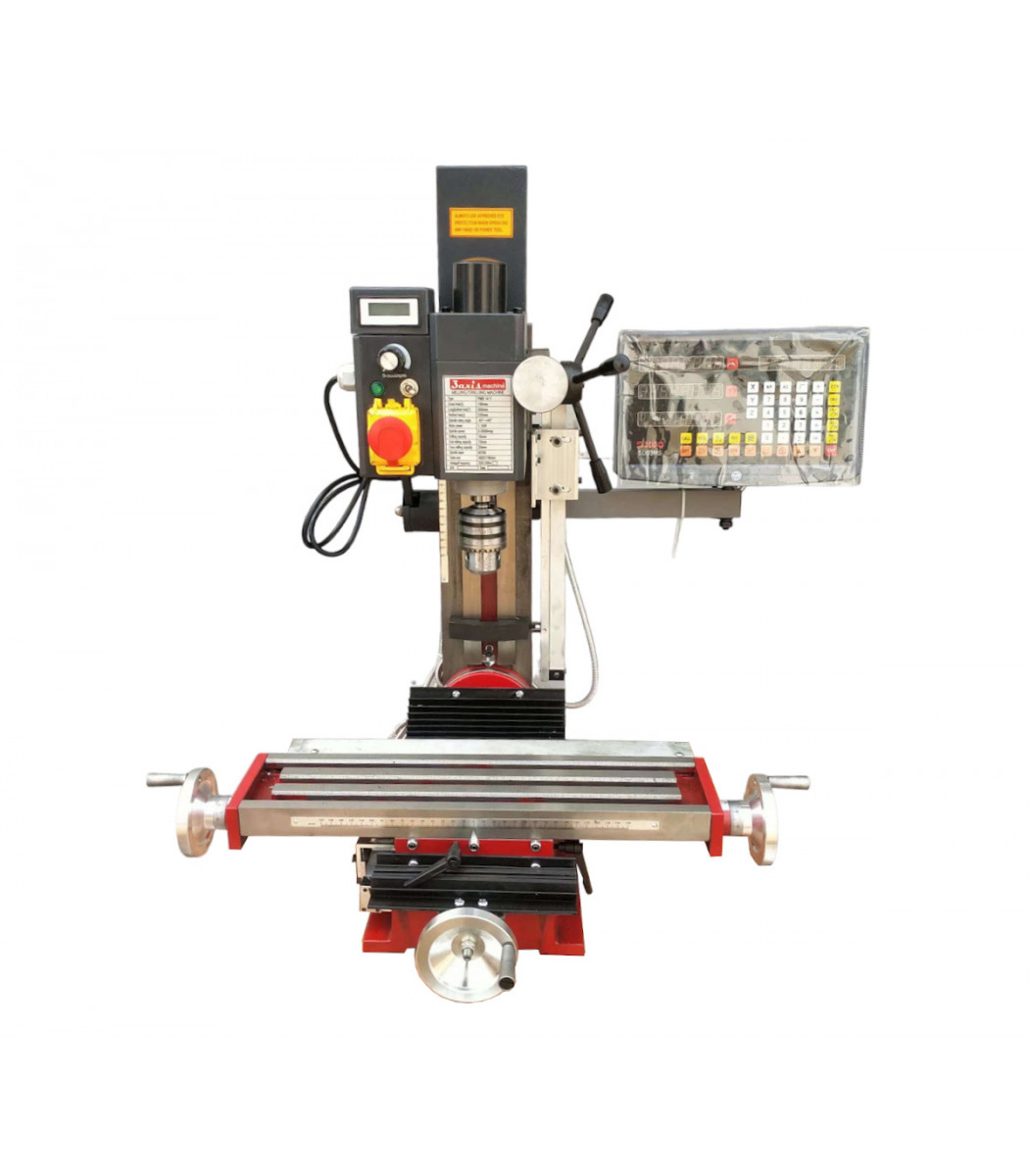

این فرز دارای موتور براش لس ۵۵۰ وات می باشد و در دو نمونه با خط کش دیجیتال (شمارنده دیجیتال ) در سه محور(DRO) عرضه می گردد . خط کش دیجیتال (شمارنده دیجیتال) همراه ماشین است .

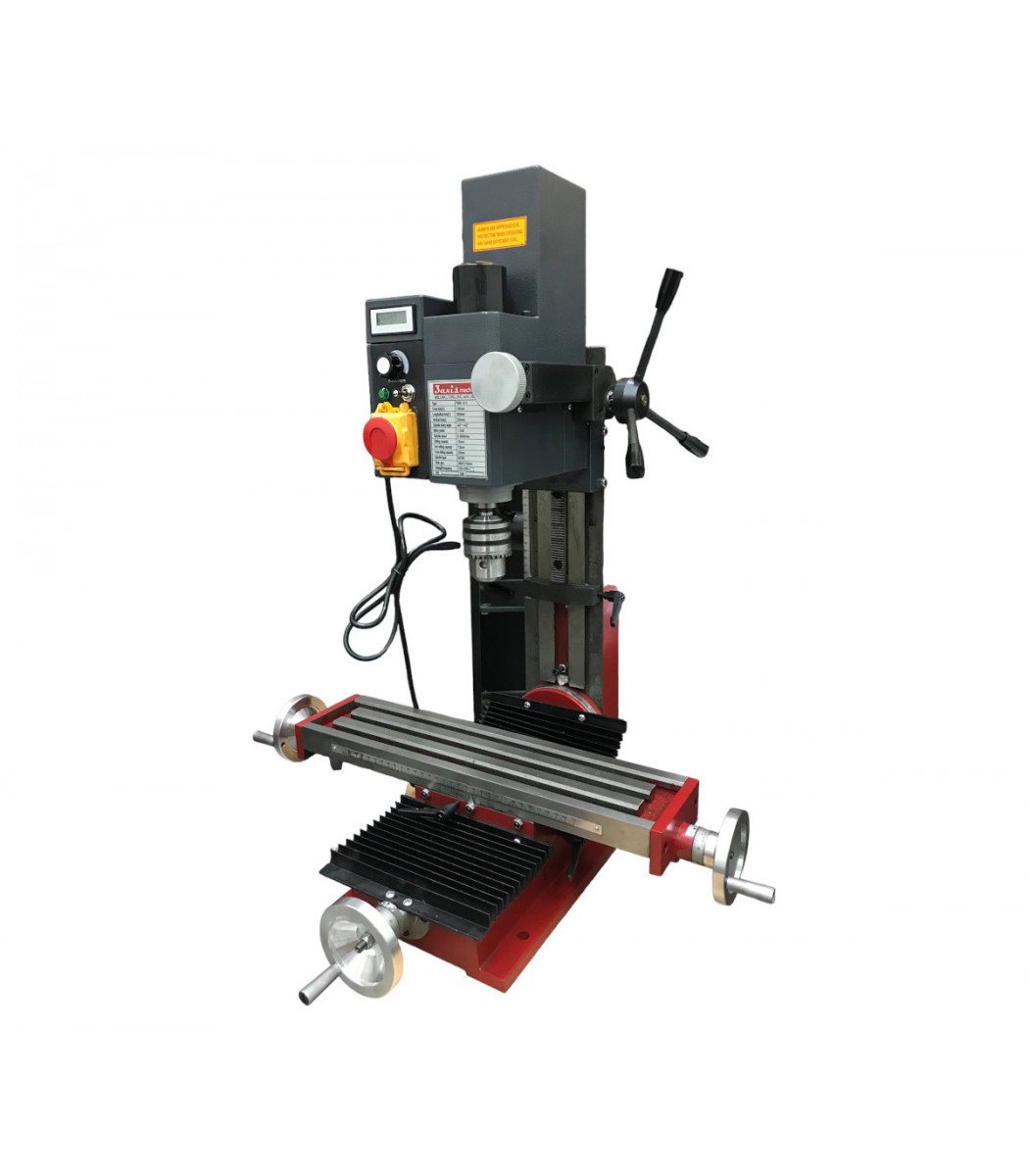

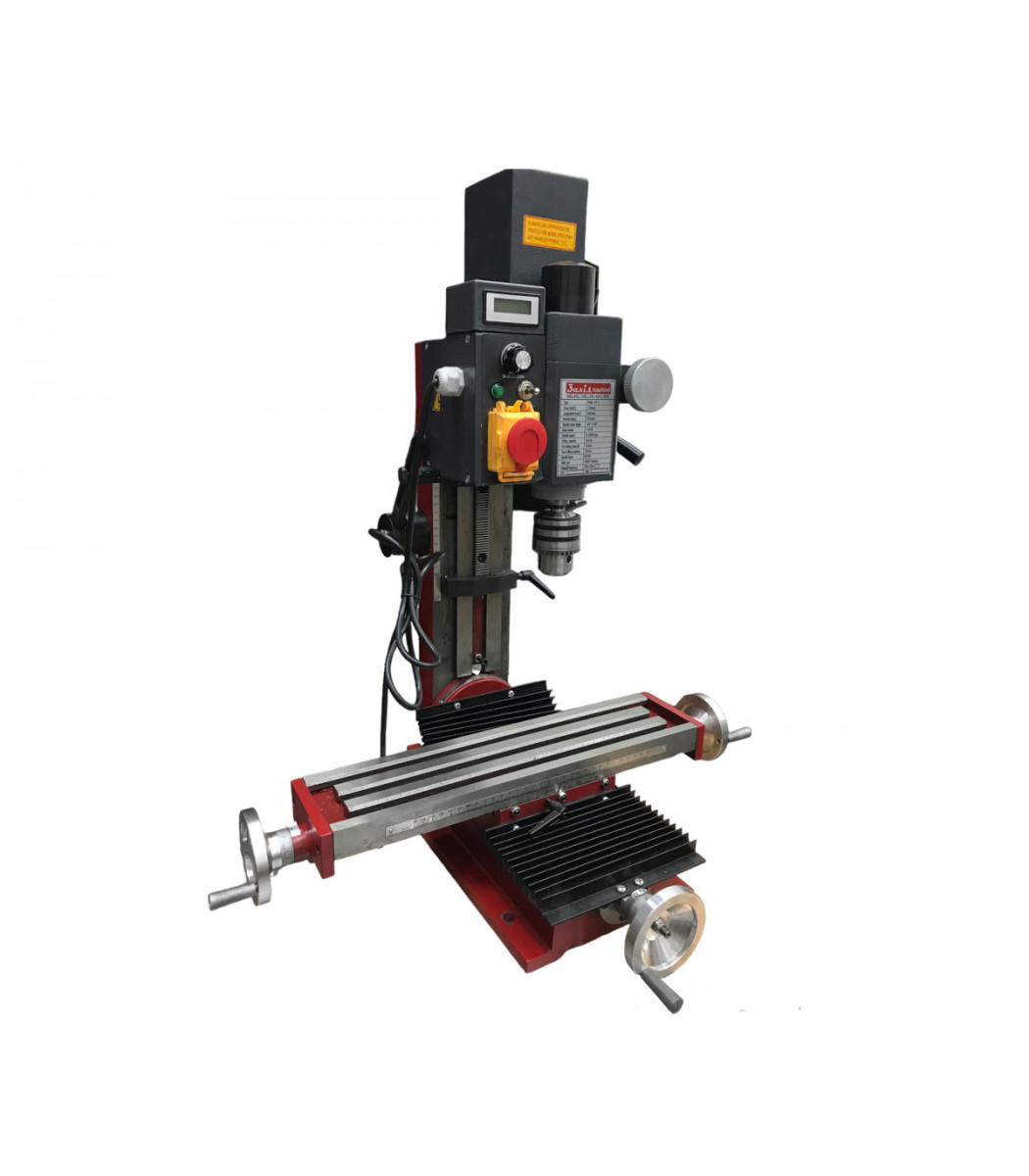

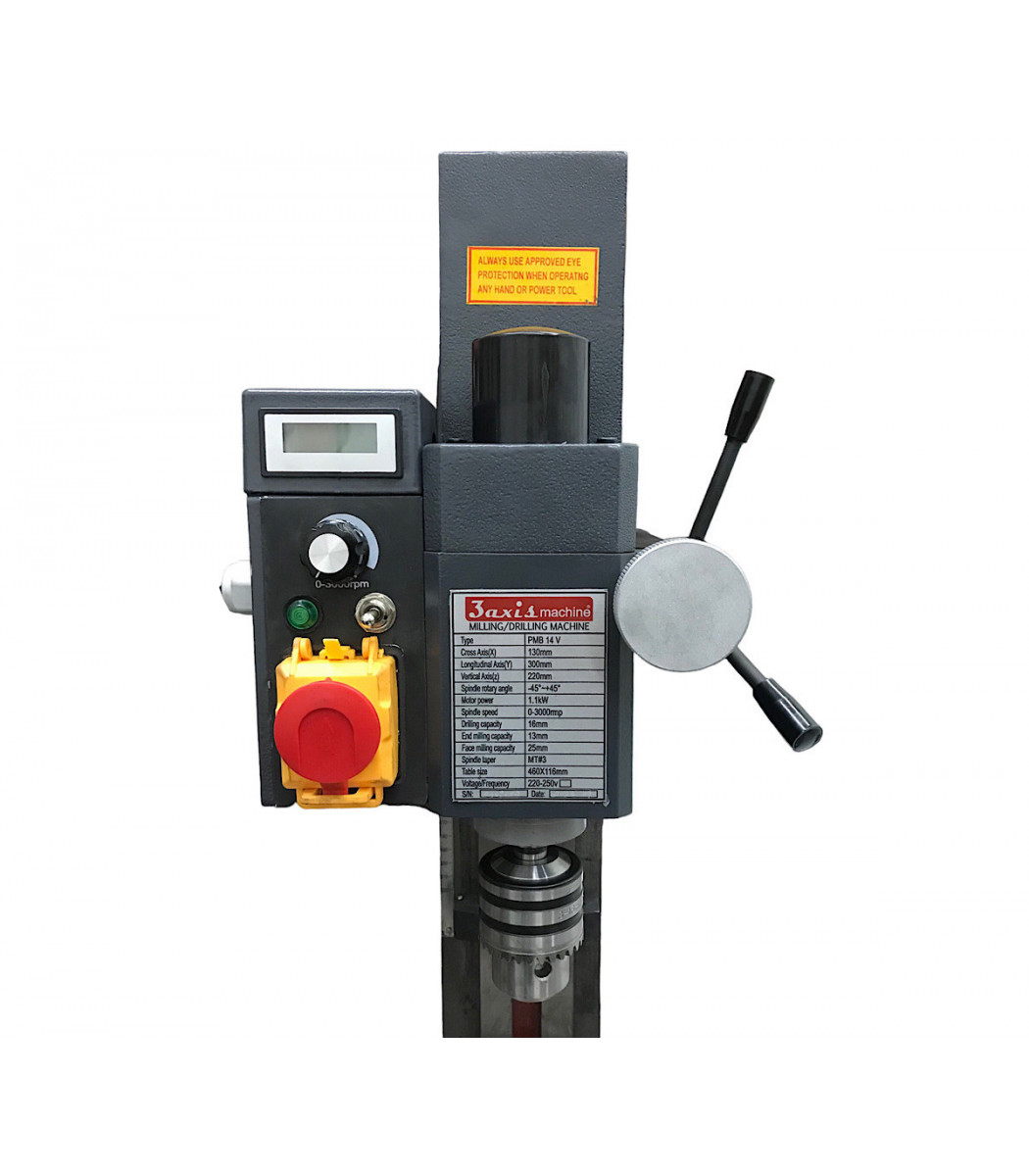

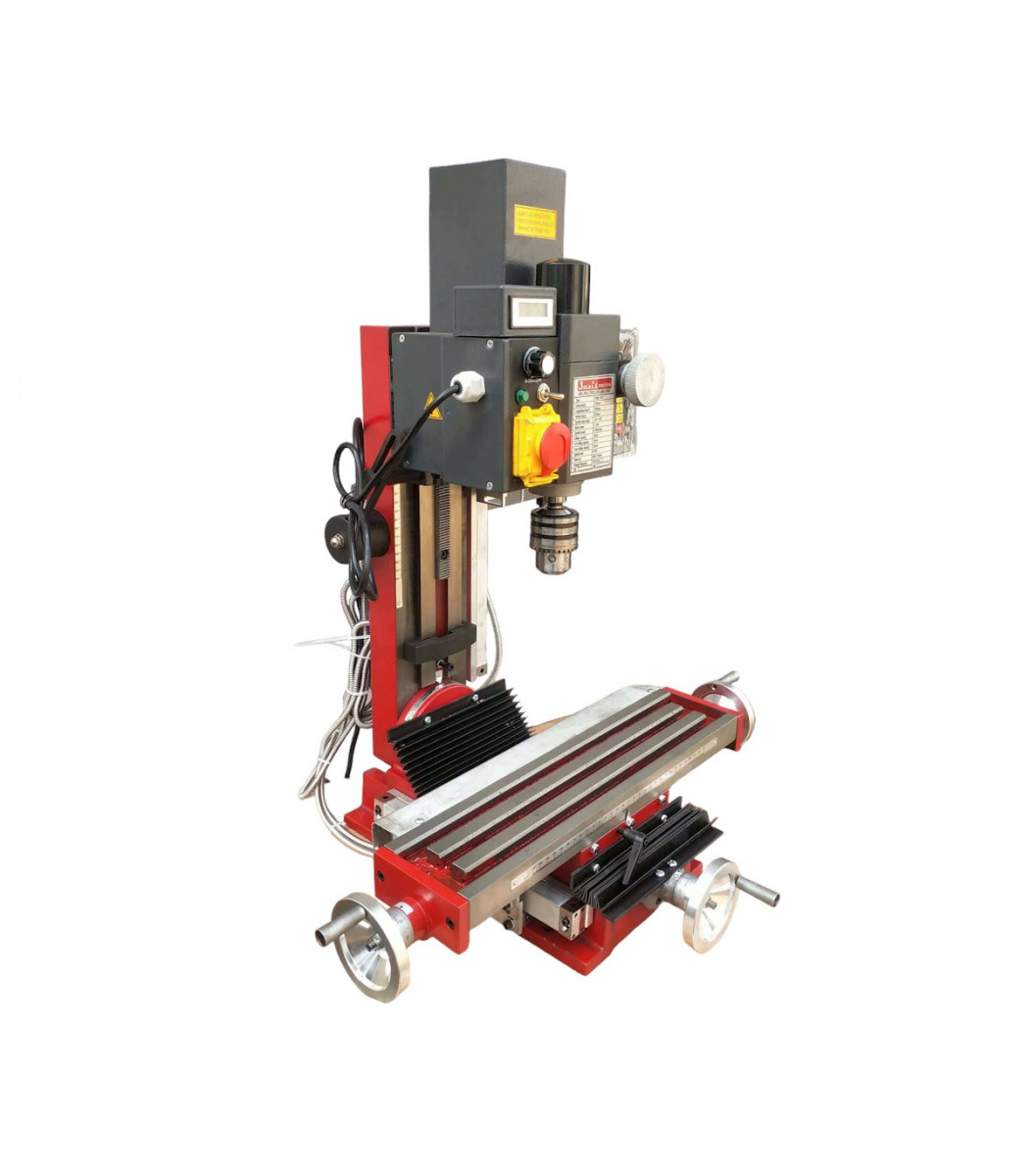

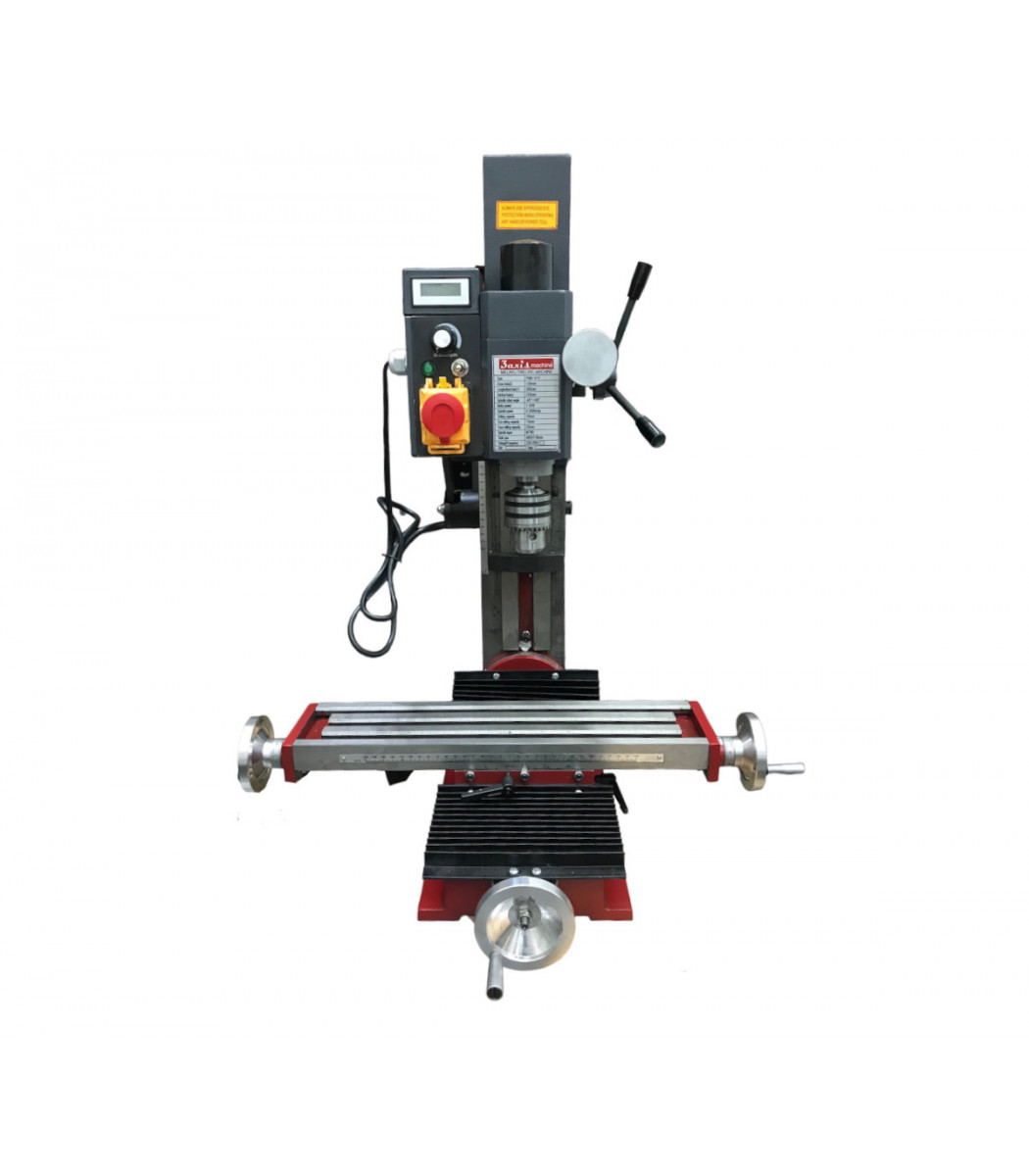

ریز فرز عمودی کمر شکن پی ام بی ۱۴ وی داراى بدنه ای است که از چپ و راست می تواند ٤٥ در جه حرکت کند . ریز فرز دارای یک موتور پرقدرت براش لس۷۵۰ وات است کار بر می تواند هم با ولوم و هم با جعبه دنده دستی دورمحور ماشین را تغییر دهد.در صورت انجام کار دقیق می توانید از کولت مورس ۲ برای محور دستگاه استفاده کنید ، این قطعه بایستی به صورت جداگانه سفارش داده شود . میز دستگاه در سه محور ایکس ، وای و زد متحرک بوده و به روی محور زد یک تنظیم دقیق نیز نصب گردیده است سایر ویژگی های ماشین در بخش اطلاعات فنی قابل دسترسی و مطالعه است . قبل از استفاده از ماشین لطفا موارد زیر را مطالعه بفرمایید .
لازم به یادآوری است ماشین های تراش، فرزکاری ، سوراخ کاری و سنباده زنی در صورت عدم استفاده صحیح و عدم رعایت نکات ایمنی بسیار خطرناک می باشند و جراحات جبران ناپذیری بر جای می گذارند . برای استفاده از دستگاه پیش از استفاده و نصب قطعات ، کتابچه راهنما را بخوانید و تمام اصول ایمنی کاربرد این گونه ماشین ها را رعایت کنید. این اصول عمومی را می توانید اینجا مطالعه نمایید
سایر اصول اختصاصی کاربرد این ماشین ها به شرح زیر است :
۱- قبل از اسفاده کتابچه راهنما را به دقت بخوانید .
۲- از عینک و ماسک ایمنی و در صورت داشتن موی بلند از کلاه هنگام کار با ماشین تراش و فرز استفاده کنید .
۳-برای ترشكارى و فرزكارى قطعات ، توان ماشين و مشخصات كارگير بايستى با ابعاد و مشخصات قطعه كار متناسب باشد .
۴- قبل از دور دادن به دستگاه از استحکام قطعه بین فک های ماشین مطمئن شوید و در طول کار دائم آن را چک کنید .
۵-بچه ها و بازدیدکنندگان را از محیط کار و بخصوص ماشین دور نگه دارید .
۶-برای هر گونه تنظیم ، ماشین را خاموش کنید .
۷- به هیچ عنوان پوشش محافظ سه نظام و کولت و سایر قطعات ماشین را برای راحتی کار باز نکنید ، اینکار خطرات جبران ناپدیر برای استفاده گر به دنبال دارد
.
● امکان استفاده از شمارنده دیجیتال ( باید جداگانه خریداری شود )
● دارای موتور براش لس
● دارای دور متغیر و نشانگر دور ماشین
کد محصول
|
PMB-14V
|
|
|
مشخصات
|
|
بیشنه قطرمته :
|
۱۶ میلیمتر
|
بیشینه قطر فرز :
|
۱۳ میلیمتر
|
باربرداری جانبی :
|
۳۰ میلیمتر
|
حرکت محور X :
|
۲۵۰ میلیمتر
|
حرکت محور Y :
|
۱۰۰ میلیمتر
|
حرکت عمودی سره ماشین :
|
۱۸۸ میلیمتر
|
حرکت عمودی سره با اهرم :
|
۱۴۰ میلیمتر
|
بیشینه فاصله بین میز و سه نظام :
|
۲۲۰ میلیمتر
|
ابعاد موثر میز :
|
۴۱۰x۱۱۲ میلیمتر
|
ابعاد شکاف T :
|
۱۲x۳ میلیمتر
|
چرخش ستون دستگاه :
|
۴۵ درجه راست ، ۴۵ درجه چپ
|
توان موتور :
|
۵۵۰ وات ، ۲۲۰ ولت ، ۵۰ هرتز ، براش لس
|
سرعت محور موتور :
|
۵۰ تا ۲۵۰۰ دور بر دقیقه ، قابل تنظیم
|
ابعاد کلی دستگاه : |
۷۵۰x۴۵۰x۵۰۰ میلیمتر
|
ابعاد بسته بندی : |
۵۷۰x۵۱۰x ۷۴۰میلیمتر
|
وزن (خالص ، با بسته بندی ) : |
۶۲ ، ۸۰ کیلو گرم
|
مورس محور :
|
MT3
|
ویژگی خاص :
|
امکان نصب شمارنده دیجیتال ( باید جداکانه خریداری شود )
|
