محور عمودى اين ريز فرز می تواند به طرفين ۹۰ درجه چرخش داشته باشد

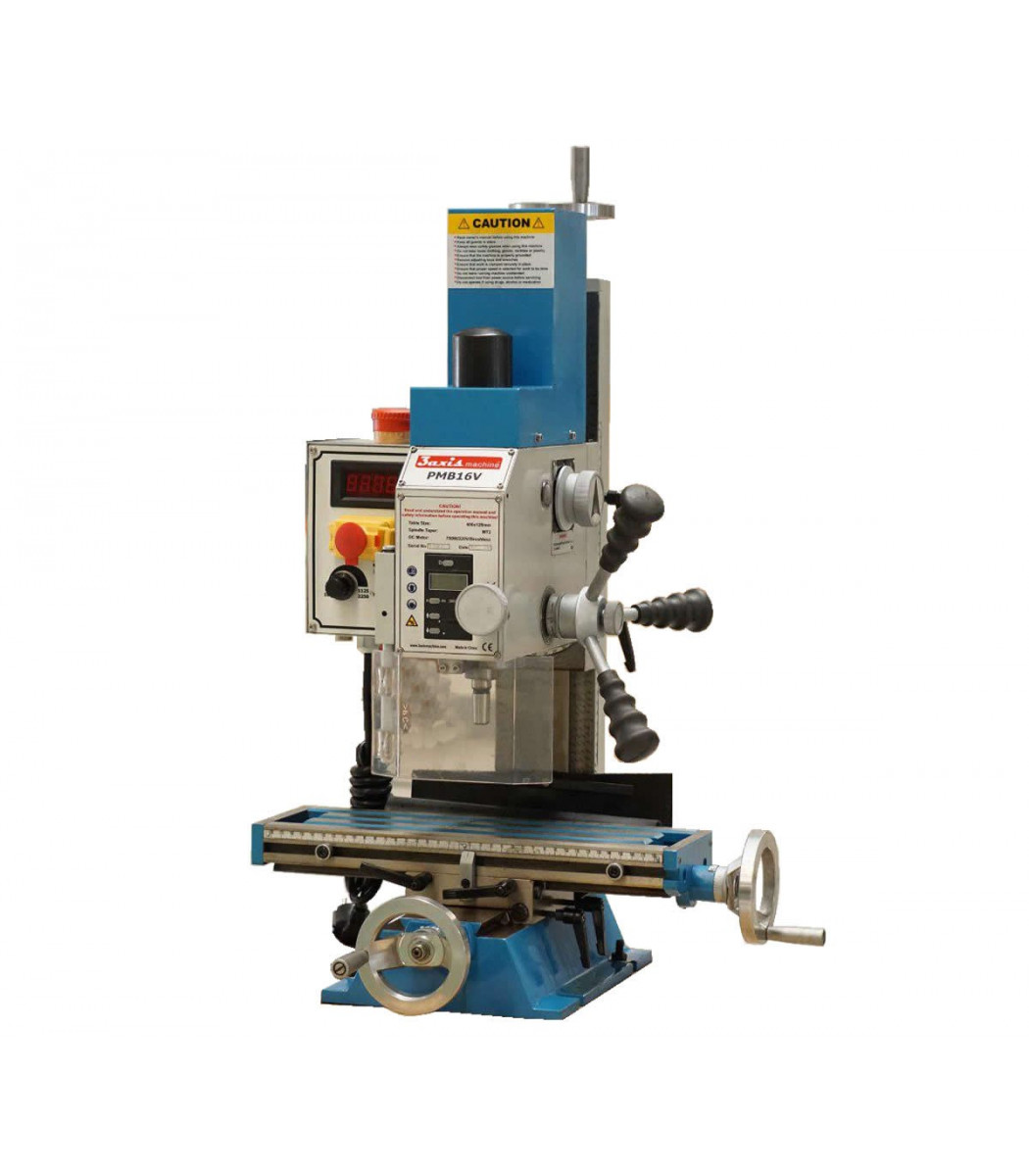

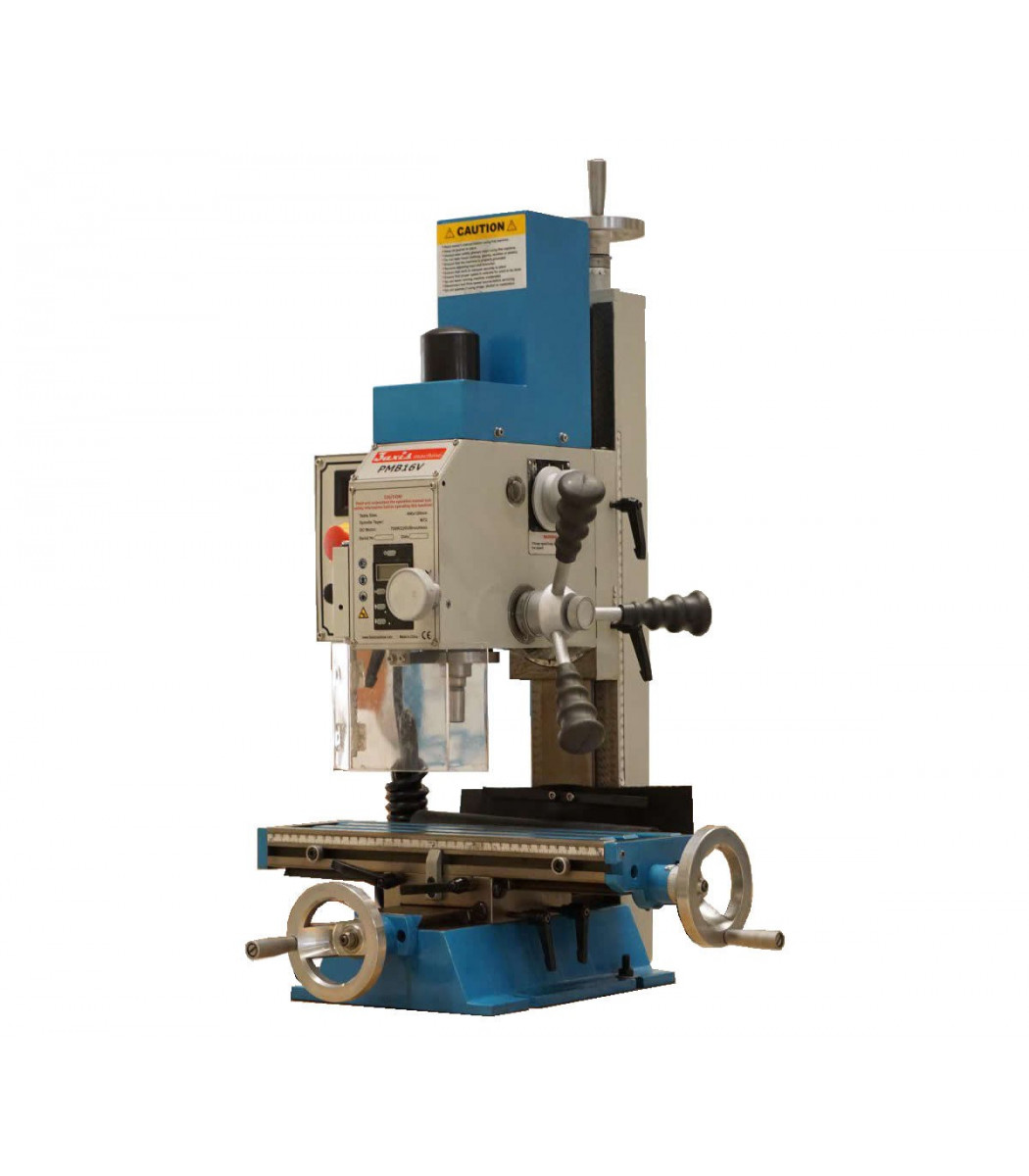

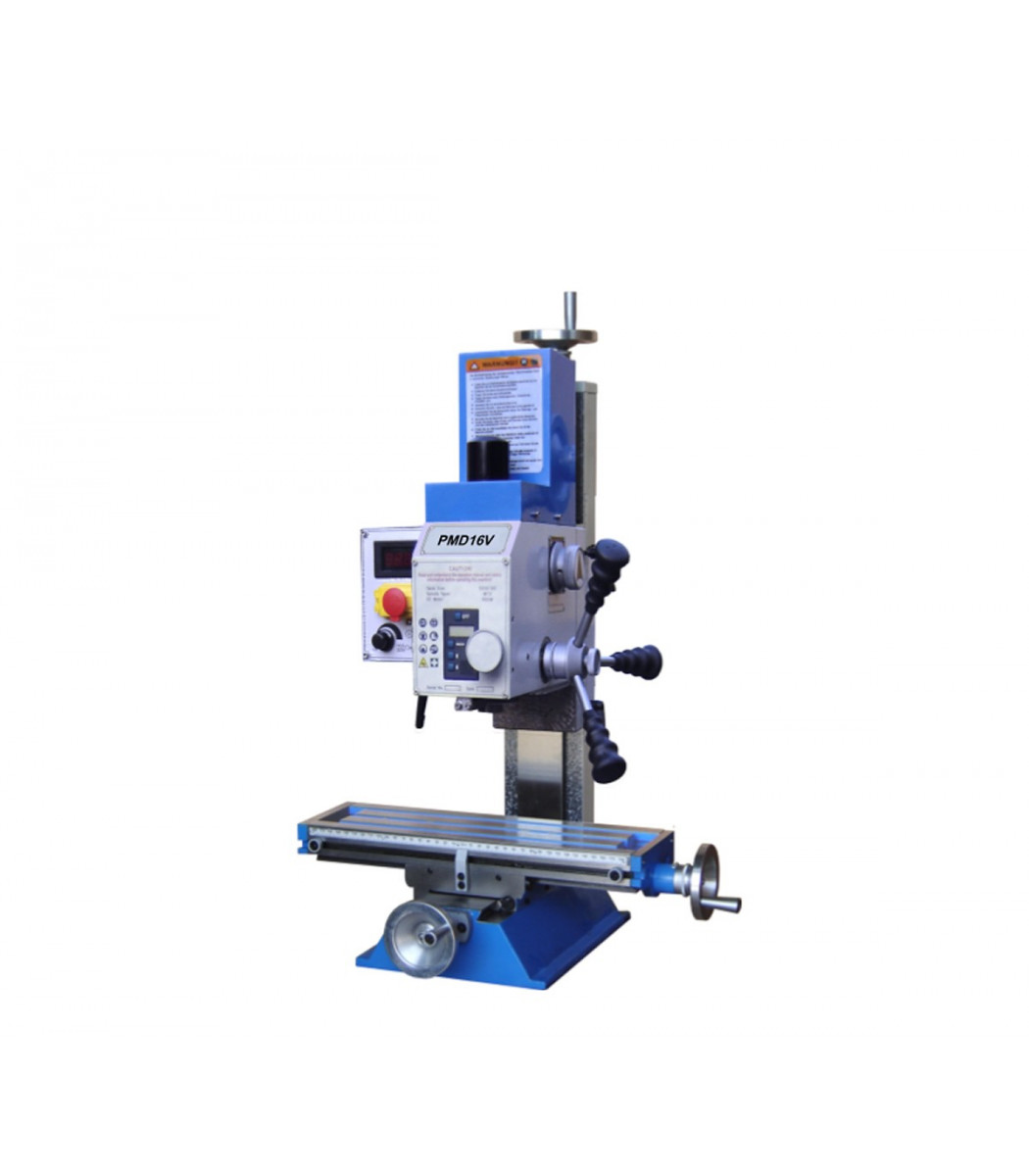

ریز فرز عمودی کمر شکن پی ام ۱۶ وی براش لس داراى بدنه ای است که از چپ و راست می تواند ۹۰ در جه حرکت کند . ریز فرز دارای یک موتور پرقدرت ۷۵٠ وات براش لس است . موتور های براش لس با راندمان ، پایداری و قدرت بالا با کمترین ارتعاش کار می کنند .این موتور ها فاقد ذغال انتقال جریان به آرمیچر هستند و در حقیقت جریان به پوسته ثابت موتور انتقال می یابد . کار بر می تواند هم با ولوم و هم با جعبه دنده دستی دورمحور ماشین را تغییر دهد.در صورت انجام کار دقیق می توانید از کولت مورس ٢ برای محور دستگاه استفاده کنید ، این قطعه بایستی به صورت جداگانه سفارش داده شود . میز دستگاه در سه محور ایکس ، وای و زد متحرک بوده و به روی محور زد یک تنظیم دقیق با نشانگر ديجيتال نیز نصب گردیده كه عمق ماشين كارى را نشان داده و و در هر عمقى قابل تنظيم به روى صفر مى باشد .محور زد علاوه بر اهرم دستى حركت داراى دستگيره حركت دقيق است. علاوه بر عمق سنج ، دور محور ماشين نيز به صورت ديجيتال نمايش داده مى شود . سایر ویژگی های ماشین در بخش اطلاعات فنی قابل دسترسی و مطالعه است . قبل از استفاده از ماشین لطفا موارد زیر را مطالعه بفرمایید .
لازم به یادآوری است ماشین های تراش، فرزکاری ، سوراخ کاری و سنباده زنی در صورت عدم استفاده صحیح و عدم رعایت نکات ایمنی بسیار خطرناک می باشند و جراحات جبران ناپذیری بر جای می گذارند . برای استفاده از دستگاه پیش از استفاده و نصب قطعات ، کتابچه راهنما را بخوانید و تمام اصول ایمنی کاربرد این گونه ماشین ها را رعایت کنید. این اصول عمومی را می توانید اینجا مطالعه نمایید
سایر اصول اختصاصی کاربرد این ماشین ها به شرح زیر است :
۱- قبل از استفاده کتابچه راهنما را به دقت بخوانید .
۲- از عینک و ماسک ایمنی و در صورت داشتن موی بلند از کلاه هنگام کار با ماشین تراش و فرز استفاده کنید .
۳-برای ترشكارى و فرزكارى قطعات ، توان ماشين و مشخصات كارگير بايستى با ابعاد و مشخصات قطعه كار متناسب باشد .
۴- قبل از دور دادن به دستگاه از استحکام قطعه بین فک های ماشین مطمئن شوید و در طول کار دائم آن را چک کنید .
۵-بچه ها و بازدیدکنندگان را از محیط کار و بخصوص ماشین دور نگه دارید .
۶-برای هر گونه تنظیم ، ماشین را خاموش کنید .
۷- به هیچ عنوان پوشش محافظ سه نظام و کولت و سایر قطعات ماشین را برای راحتی کار باز نکنید ، اینکار خطرات جبران ناپدیر برای استفاده گر به دنبال دارد
مشخصات
- بيشينه قطر فرز:
- ١۶ ميليمتر
- بيشينه براده بردارى سطى :
- ١۶ ميليمتر
- بيشينه براده بردارى جانبى :
- ۵۰ ميليمتر
- دامنه حركت در محور X :
- ۲۲٠ ميليمتر
- دامنه حركت در محور Y :
- ۱۶۰ ميليمتر
- دامنه حركت در محور Z :
- ۱۸۸ ميليمتر
- حركت عمودى سه نظام با اهرم دستى :
- ١٤٠ ميليمتر
- بيشينه فاصله سه نظام با صفحه ميز :
- ۲۱۰ ميليمتر
- انداره شكاف T ميز :
- ۱۲x۳ ميليمتر
- توان موتور :
- ۷۵۰ وات
- سرعت سه نظام :
- ۲۰~۲۲۵۰ دور بر دقيقه
- ابعاد دستگاه ( طول x عرض x ارتفاع ) :
- ۷۵۰x۴۵۰x۵۰۰ ميليمتر
- وزن (خالص / با بسته بندى ) :
- 70 / 80 كيلو گرم
- چرخش محور عمودى ماشين :
- ٤٥ درجه راست / ٤٥ درجه چپ
- ابعاد ميز كار :
- ۴۰۰x۱۲۰ میليمتر
- ابعاد بسته بندى ( طول x عرض x ارتفاع ) :
- ۵۵۰x۴۵۰x۶۰۰ ميليمتر
